实现类似Kitkat系统中的Time Picker

发表于   |   分类于   |

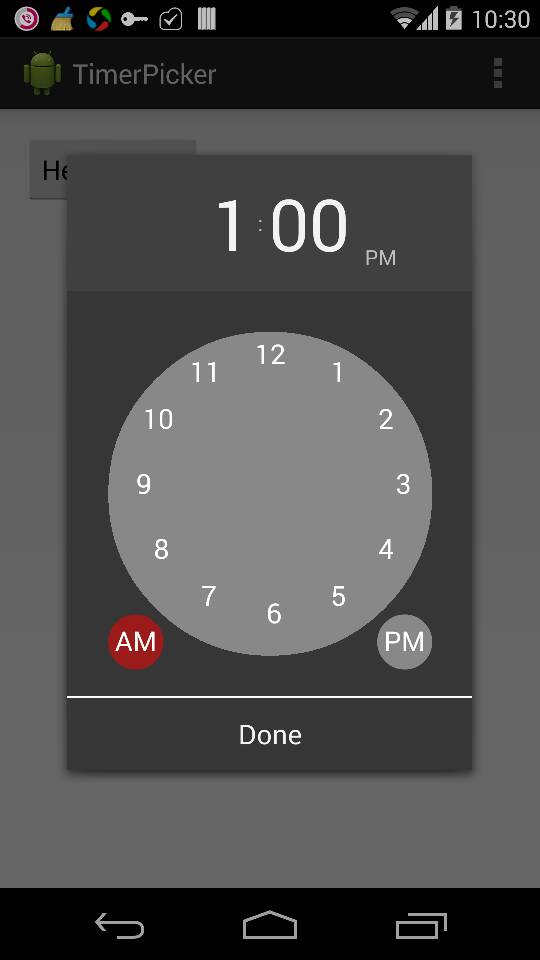

Android Kitkat自带的time picker很符合我的审美，看起来挺漂亮，使用起来也确实很方便。这个widget很简单，实现起来没有特别的难度，但是还是需要了解android绘制方面的某些细节才能够做到完美。我们先来看看time picker的样子:



this is test t new test
Time Picker的布局很简单，复杂点在中间表盘的绘制。在已知表盘中心和数字所在内圆的半径后，我们可以利用简单的三角函数的知识，计算每一个数字对应的位置，示意图如下：


红点即为中心坐标（x,y）, 角度为a, 那么在红色圆上任一点的坐标可以表示为:

1
2
x1 = x + radius *　sin(a);
y1 = y - radius * cos(a);

按照这种计算方式，我们画表盘的代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
private void drawNumbers(Canvas canvas, float numberCircleRadius, double centerX, double centerY) {
       float innerRadius = numberCircleRadius * mInnerRadiusPercent;
       mPaint.setColor(Color.WHITE);
       mPaint.setTextSize(numberCircleRadius * mTextSizeMultipler);
       mPaint.setTextAlign(Paint.Align.CENTER);
       mPaint.setAntiAlias(true);
       Paint.FontMetrics metrics =  mPaint.getFontMetrics();
       double x1 = centerX;
       double y1 = centerY;// - (mPaint.descent() + mPaint.ascent()) / 2;

       if (minutesStr != null)
           for (int i = 0; i < 12; ++i) {
               double angle = i / 12.0 * 2 * Math.PI;
               double x = x1 + innerRadius * Math.sin(angle);
               double y = y1 - innerRadius * Math.cos(angle);
               canvas.drawText(minutesStr[i], (float)x, (float)y, mPaint);
           }
   }

相应得到的绘制结果为：



可以看出来，数字的位置并非我们预期的，出于表盘的中间，而是略微偏上。这与Android绘制Text的方式有关。

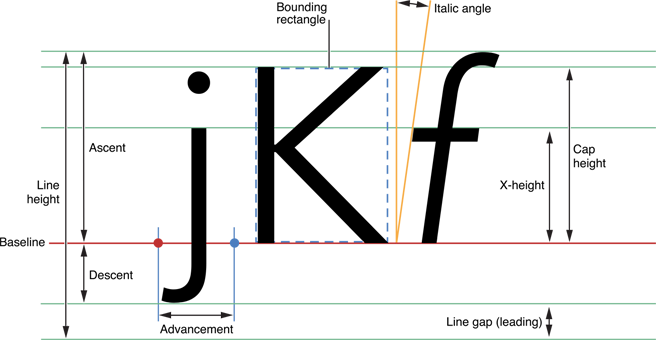

关于Text的绘制，我没有看到特别详细的android的文档，但是通过Text Programming Guide for iOS, 我们可以了解到系统对Text的处理（android与ios应该不会有太大区别）。下图可以看出，Text绘制时的一些参数：


可以看到对Text的支持还是比较复杂的，参数很多，我们需要特别注意的为ascent， decent与图中所示的红色的线baseline。我们以如下的简单代码为例：

1
2
mPaint.setTextAlign(Paint.Align.LEFT);
canvas.drawText("j", x, y, mPaint);

在代码段中，我们设置左对齐，因此图中的红点就是我们指定的（x,y）的位置；如果我们设置的是右对齐，那么图中的蓝点就是（x,y）的位置；同样，如果设置中间对齐，那么（x,y）就位于红点与蓝点之间。总的来说，我们给定的位置（x,y）并不是text绘制时的中心位置，而是基于baseline和alignment的位置，文字的整体高度相对于我们指定的位置，有向上的偏差。这也就是为什么我们绘制的数字看起来不在表盘中心的原因。

我们只需要将数字所在圆的圆心向下移动，来消除字体高度造成的偏差，来解决上面的问题(注意代码中被注释的语句)。

弄清楚了text绘制的方式，以后的问题就比较简单了，具体可以参考代码。
